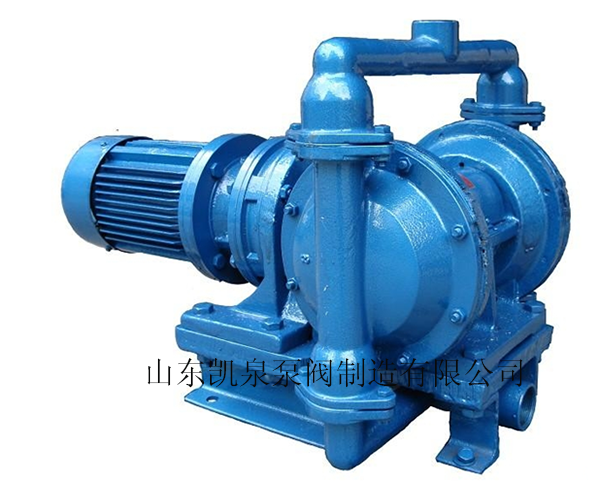

DBY氣動電動隔膜泵

特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們

（一）概述

    DBY氣動電動隔膜泵是一種新型的泵類，近年來、由于在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用此種型式的泵，取代部份離心爪泵、螺桿泵來應用于石化、陶瓷、冶金等行業，我廣目前生產的隔膜泵分為QBY氣動式和DBY電動式，產品設計均參考美國ABEL公司樣機，并通過煤炭部鑒定。 DBY型型隔膜泵適用于低壓，即出口壓力≤3Kg/cm2的場合， QBY型適用于出口壓力≥5Kg/cm2的場合。

（二）性能特點

    DBY系列電動隔膜泵具有下列特點：

    一、不需灌引水，自吸能力達7米以上。

    二、通過性能好，直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過。

    三、由于隔膜將被輸送介質和傳動機械性分開，所以介質不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠聚四氟乙烯，，完全可以滿足不同用戶的要求。

    四、體積小重量輕：由于采用了行星擺線傳動結構，故使泵型獲得小尺寸如與同類型泵來比較，其體積重量均下降一半左右。

    五、泵體介質流經部份，可根據用戶要求，分為鑄鐵、不銹鋼、襯膠、襯氟。分為普通式、防爆式、調速式，目前該泵正應用在下列場合。

（三）主要用途

1、各種劇毒、易燃、易揮發液體。

2、各種強醚強堿、強腐蝕液體。

3、可輸送較高溫度的介質150度。

4、為作各種壓濾機前級送壓裝置。

5、熱水回收及循環。

6、油罐車、油庫、油品裝卸。

7、泵吸泡菜、果醬、土豆泥、巧克力等。

8、泵吸油漆、樹膠、顏料粘合劑。

9、各種瓷器釉漿水泥灌漿灰將泥漿。

10、各種橡膠漿乳膠、有機溶劑。

11、用泵為油輪駁船清倉吸取倉內污水及剩油。

12、啤酒花及發酵粉稀漿、糖漿、糖密。。

13、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。。

14、特殊介質的吸送。

（四）注意事項

    （1）軸承、活塞軸加油；

    （2）出口壓力不得超過O.3MPa；

    （3）口嚴禁安裝閥門；

    （4）在吸易凍結的介質時，使用后，將泵體介質排凈及沖洗，I以免堯造成損壞。

（五）正確選用隔膜

    本隔膜泵的主要部件是膜片，正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同膜片。

產品概述

 DBY型不銹鋼電動隔膜泵是一種新型的泵類,近年來,由于在隔膜材質上取得了突破性的進展.本泵應用太陽石化、陶瓷、冶金等行業，這種泵的主要特點是不需灌引水，自吸能力達7m以上。直徑在10mm以下的顆粒、泥漿等均可以毫不費力地通過。由于隔膜將被輸送介質和傳動機械件分開，所以介質不會向外泄漏，且泵本身無軸封，使用壽命大大延長，根據不同介質，隔膜分為氯醇橡膠、氟橡膠、丁晴橡膠等，完全可以滿足不同用戶的要求。

一、工作原理及特點

電動隔膜泵的主要工作原理是電機“4”通過減速箱“3”帶動左右柱塞上面的隔膜“2”一前一后往復運動，在左右兩個泵腔 內，裝有上下單向球閥“1”，隔膜的運動，造成工作腔內的容積的改變，迫使四個單向球閥交替開啟和關閉，從而將液體不斷的吸入和排除。近年來，由于電動隔膜泵在隔膜材質上取得了突破性的進展，國際上越來越多的工業化國家采用了電動隔膜泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，產品設計均參考美國ABEL公司樣機，電動隔膜泵特別適用于低揚程的介質輸送，即出口壓力≤3kgf/cm2的場合。

二、主要用途

a、各種劇毒、易燃、易揮發液體。b、各種強酸、強堿、強腐蝕液體。c、可輸送較高溫度的介質150℃。d、作為各種壓濾機前級送壓裝置。e、熱水回收及循環。f、油灌車、油庫、油品裝卸。g、泵吸泡菜、土豆泥、巧克力等。h、泵吸油漆、樹膠、顏料粘合劑。i、各種瓷器釉漿水泥灌漿灰漿泥漿。j、各種橡膠漿乳膠、有機溶劑、填料。k、用泵為油輪駁船清倉吸取倉內污水及剩油。l、啤酒花及發酵粉稀漿、糖漿、糖密。m、泵吸礦井、坑道、隧道、下水道中污水、沉淀物。n、各種特殊介質的吸送。

三、性能參數

型號	流量 (m3/h)	吸程 (m)	揚程 (m)	出口壓力 (kgf/cm2)	電動功率 轉/KW	泵進出口 尺 寸	重量 kg
DBY-10	0.5	3	30	3	1450/0.55	3/8" 絲扣	50
DBY-15	0.75	3	30	3	1450/0.55	1/2" 絲扣	50
DBY-25	3.5	4	30	3	1450/1.5	1" 絲扣	170
DBY-40	4.5	4	30	3	1450/2.2	11/2"絲扣	180
DBY-50	6.5	4.5	30	3	1450/2.2	2"絲扣	300
DBY-65	8	4.5	30	3	1450/2.2	65mm法蘭	400
DBY-80	16	5	30	3	1450/4	80mm法蘭	610
DBY-100	20	5	30	3	1450/4	100mm法蘭	610

四、主要材質

A、泵體材質：鑄鐵、不銹鋼、鋁合金、鑄鐵襯膠、鑄鐵襯氟（F46）

B、膜片、球、球座材質：聚四氟乙烯（F4）、聚全氟乙丙烯（F46）

注：堿、中性可用金屬材質，酸性可用襯膠或襯氟材質
