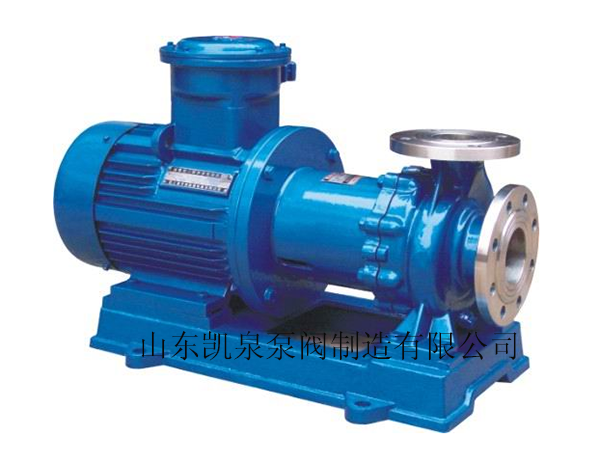

CQB-G不銹鋼高溫磁力泵
- 產品名稱: CQB-G不銹鋼高溫磁力泵
- 產品分類: 不銹鋼磁力泵
- 分 享:
特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們
一、CQB-G不銹鋼高溫磁力泵泵產品概述：

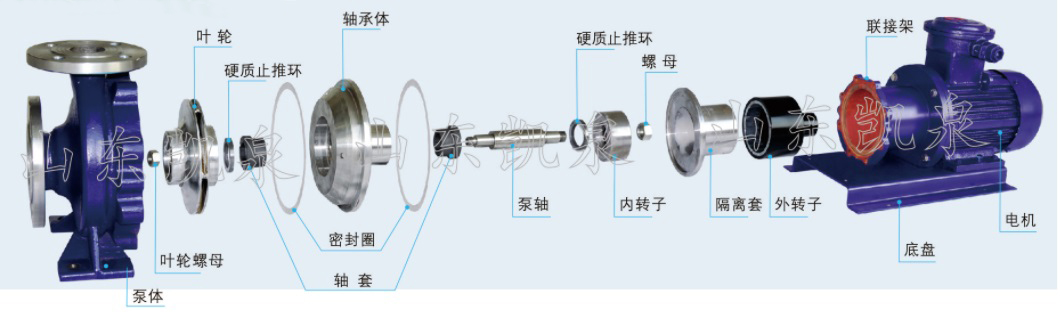

CQB-G不銹鋼高溫磁力泵(簡稱高溫磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，無泄漏，且適合輸送高溫液體。當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏。
CQB-G系列磁力泵是磁力泵全國聯合設計組開發的新型無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。
二、 CQB-G型磁力驅動泵安裝和使用：
1、磁力驅動泵應水平安裝，不宜豎立，對于特殊要求垂直安裝的場合,電機務必朝上。
2、當CQB-G磁力泵抽吸液面高于泵軸心線時，磁力驅動泵起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。
3、磁力驅動泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。
4、檢查電機旋轉方向是否與磁力泵轉向標記一致。
5、磁力驅動泵電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
6、磁力驅動泵停止工作前，應先關閉排出閥門，然后關閉吸入管閥門。
三、 CQB-G型磁力驅動泵使用注意事項 ：
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以禁止空動轉，同時避免在工作中途停電后再啟動 時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，磁力驅動泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、該泵工作耐溫上限為350攝氏度，在常規冷卻條件下高工作溫度為260攝氏度，其磁鐵理論壽命長達20年。
4、輸送吸入 壓力不大于0.2mpa，大工作壓力1.6mpa、密度不大于1600kg/m3，粒度不大于30 × 10-6m2/s的不含硬顆粒和纖維的液體。
5、磁力驅動泵對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
6、磁力驅動泵運行100小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。
四、型號意義
|
CQB50-32-160-G |
|||
|
CQB-G |
高溫不銹鋼磁力泵代號 |
50 |
進口直徑為50mm |
|
32 |
出口直徑為32mm |
160 |
葉輪名義直徑為160mm |

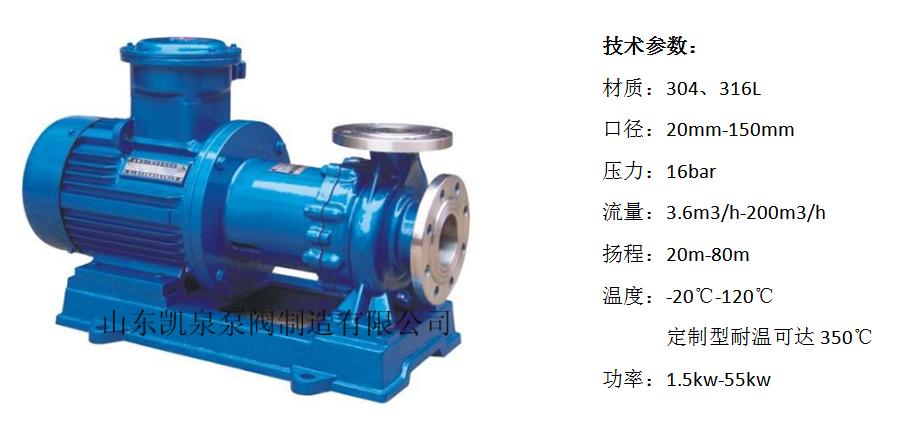

五、性能參數表
|
型號 |
口徑 |
流量(m3/h) |
揚程(M) |
電機功率（KW） |
轉速 (r/min) |
|
|
進口DN |
出口DN |
|||||
|
CQB32-20-125-G |
32 |
20 |
3.2 |
20 |
1.1 |
2900 |
|
CQB32-20-160-G |
32 |
20 |
3.2 |
32 |
1.5 |
2900 |
|
CQB40-25-125-G |
40 |
25 |
6.3 |
20 |
2.2 |
2900 |
|
CQB40-25-160-G |
40 |
25 |
6.3 |
32 |
3 |
2900 |
|
CQB40-25-200-G |
40 |
25 |
6.3 |
50 |
5.5 |
2900 |
|
CQB50-32-125-G |
50 |
32 |
12.5 |
20 |
3 |
2900 |
|
CQB50-32-160-G |
50 |
32 |
12.5 |
32 |
4 |
2900 |
|
CQB50-32-200-G |
50 |
32 |
12.5 |
50 |
7.5 |
2900 |
|
CQB50-32-250-G |
50 |
32 |
12.5 |
80 |
18.5 |
2900 |
|
CQB65-50-125-G |
65 |
50 |
25 |
20 |
4 |
2900 |
|
CQB65-50-160-G |
65 |
50 |
25 |
32 |
7.5 |
2900 |
|
CQB65-40-200-G |
65 |
40 |
25 |
50 |
15 |
2900 |
|
CQB65-40-250-G |
65 |
40 |
25 |
80 |
18.5 |
2900 |
|
CQB80-65-125-G |
80 |
65 |
50 |
20 |
7.5 |
2900 |
|
CQB80-65-160-G |
80 |
65 |
50 |
32 |
15 |
2900 |
|
CQB80-50-200-G |
80 |
50 |
50 |
50 |
18.5 |
2900 |
|
CQB80-50-250-G |
80 |
50 |
50 |
80 |
37 |
2900 |
|
CQB100-80-125-G |
100 |
80 |
100 |
20 |
15 |
2900 |
|
CQB100-80-160-G |
100 |
80 |
100 |
32 |
18.5 |
2900 |
|
CQB100-65-200-G |
100 |
65 |
100 |
50 |
37 |
2900 |
|
CQB100-65-250-G |
100 |
65 |
100 |
80 |
55 |
2900 |
