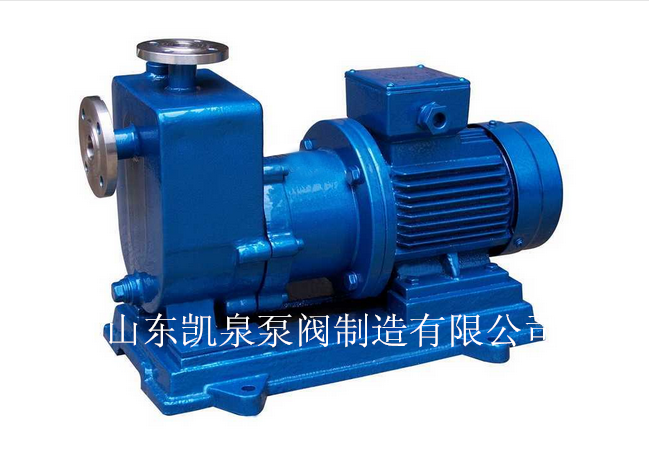

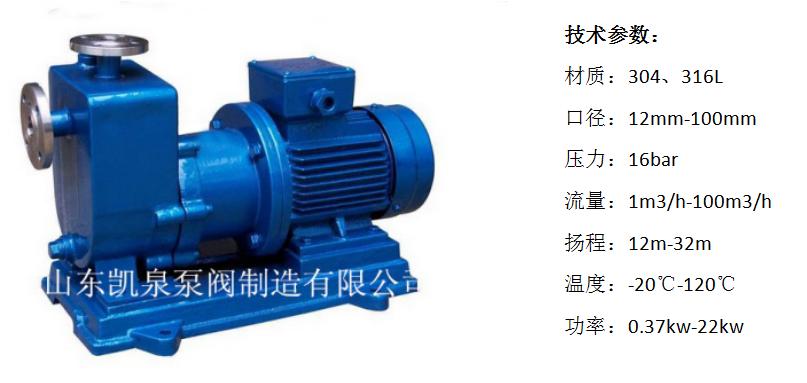

ZCQ自吸磁力泵
- 產品名稱: ZCQ自吸磁力泵
- 產品分類: 不銹鋼自吸泵
- 分 享:
特殊工藝條件，如正壓狀態或負壓狀態運行等的，選型時請聯系我們
一、概述
ZCQ型自吸式磁力驅動泵（以下簡稱自吸泵）是根據用戶的要求，在CQ型磁力泵的基礎上吸收國外新技術，并經過本公司技術人員反復研究試驗而成功的新產品，其性能達到國際同類產品相當水平。 ZCQ型自吸式磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、陶瓷、四氟石墨、碳石墨、硬質合金等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，即開即抽，輕松方便。
二、工作原理

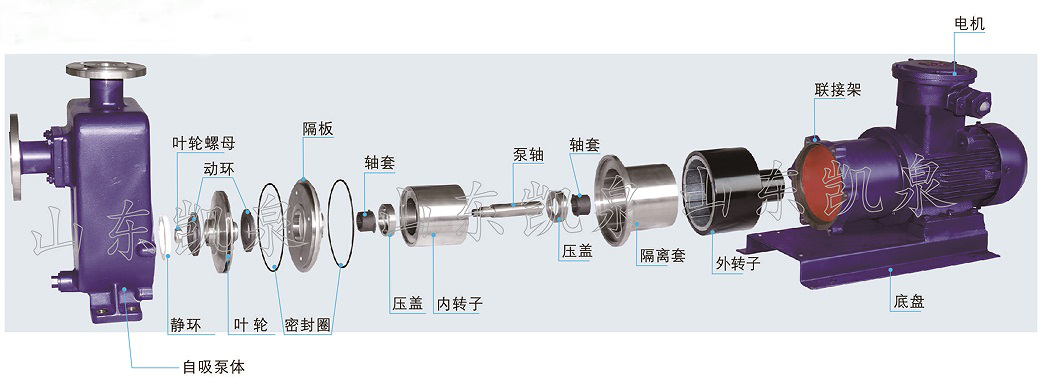

本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見示意圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣不混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液體經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
適用溫度：-30℃～110℃ （可定做高溫型）
三、用途
該泵結構緊湊，外形美觀，體積小，噪音小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。
四、型號意義
|
ZCQ40-32-160 |
|||
|
ZCQ |
不銹鋼磁力自吸泵代號 |
40 |
進口直徑為40mm |
|
32 |
出口直徑為32mm |
160 |
葉輪名義直徑為160mm |

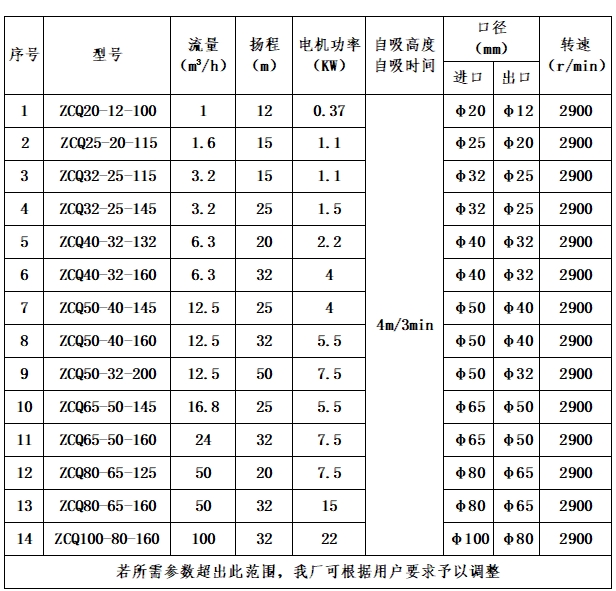

五、性能參數表
|
型 號 |
口徑 |
流量 |
揚程 |
電機功率 |
轉速 |
電壓 |
自吸高度 |
||
|
進口 |
出口 |
L/min |
m3/H |
||||||
|
ZCQ20-12-110 |
20 |
12 |
50 |
3 |
12 |
1.1 |
2900 |
220/380 |
4 |
|
ZCQ25-20-115 |
25 |
20 |
110 |
6.6 |
15 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-115 |
32 |
25 |
110 |
6.6 |
15 |
1.1 |
2900 |
380 |
4 |
|
ZCQ32-25-145 |
32 |
25 |
110 |
6.6 |
25 |
1.1 |
2900 |
380 |
4 |
|
ZCQ40-32-132 |
40 |
32 |
180 |
10.8 |
20 |
2.2 |
2900 |
380 |
4 |
|
ZCQ40-32-160 |
40 |
32 |
180 |
10.8 |
32 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-125 |
50 |
40 |
240 |
15 |
20 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-145 |
50 |
40 |
240 |
15 |
25 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-160 |
50 |
40 |
220 |
13.2 |
32 |
4 |
2900 |
380 |
4 |
|
ZCQ50-40-200 |
50 |
40 |
130 |
7.8 |
50 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-125 |
65 |
50 |
280 |
16.8 |
20 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-145 |
65 |
50 |
280 |
16.8 |
25 |
5.5 |
2900 |
380 |
4 |
|
ZCQ65-50-160 |
65 |
50 |
450 |
27 |
32 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-125 |
80 |
65 |
835 |
50 |
20 |
7.5 |
2900 |
380 |
4 |
|
ZCQ80-65-160 |
80 |
65 |
835 |
50 |
32 |
11 |
2900 |
380 |
4 |
|
ZCQ80-65-200 |
80 |
65 |
835 |
50 |
50 |
15 |
2900 |
380 |
4 |
|
ZCQ100-80-160 |
100 |
80 |
1500 |
90 |
32 |
15 |
2900 |
380 |
4 |
|
ZCQ100-80-200 |
100 |
80 |
1000 |
60 |
50 |
18.5 |
2900 |
380 |
4 |
|
標配為304不銹鋼，可選：316、316L等其它材質，電機標配為普通電機，可選配防爆電機 |
|||||||||
